 設計支援 これまで培ってきた実装技術の蓄積を活かし、高品質なプリント基板の実装設計から組立・検査までをトータルサポートいたします。
高密度実装等の先端技術にも取り組み、お客様の高度なご要望にお応えいたします。
試作品/量産品に関わらず、お引き受けいたします。

ライン

 実装設計

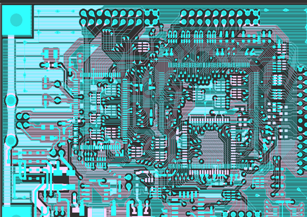

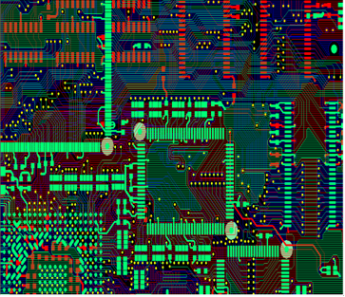

   アートワーク


CADシステムを使い製品ニーズに合わせてご提供します。
   CR-5000PWS(図研)
   ALLEGRO(CADENCE)
   PADS(MENTOR)

ライン

 基板製作
   部品実装



お客様のご要望に応じて、プリント基板の製作から部品実装・組立等お引き受けします。





お問合せ先  (0561)89-5561 布目まで
プリント配線板設計        Printed Circuit Board Design



片面〜多層板、アナログ・デジタル混在板等、幅広い実績を元にお客様のご要望に沿った設計を展開します
片面〜高多層・高密度・高周波基板設計

BGA・CSP搭載基板やMCM基板等最新のICパッケージ部品搭載基板設計にも対応します
ビルドアップ基板等の最新製造技術対応設計
鉛フリー基板対応設計
電源基板設計では、機能絶縁・絶対絶縁等、当社ノウハウを最大限活用し、UL規格に沿った設計を展開
BVH・IVHの非貫通基板設計
テスタ基板等特殊な基板にも対応致します
コスト低減を図った層数減少にも対応致します

EMC対策(パスコンの最適配置、ダンピング抵抗・終端抵抗の適正配置、アンテナパターン検証)の対応
クロック・バス・差動信号のノイズ対策
電源/グランド・バウンス対策
短納期・高品質・低コスト                〜 お客様最高満足のため〜

年中無休!即日対応可能!
超短納期品には、12時間交代の24時間体制にて対応
実績のある既設計品のパーツライブラリを適用により、部品配置までの工数低減
設計ノウハウをまとめ、基板設計標準化し全基板適用による品質向上に努めています
設計者全員が、国家技能検定取得者を取得
設計者・第3者チェック体制徹底
回路図・基板外形・ガーバーデータ等支給されたデータは、可能な限りシステムに変換し、設計期間短縮を図ります
同CADであれば、設計途中段階などの『のみ・から・まで』の設計に対応
プリント配線板製作      Printed Circuit Board Manufacture

片面〜多層基板・大電流基板・非貫通基板・ビルドアップ基板 1枚の試作〜量産まで対応
納期・コスト・品質とお客様のニーズに合わせた、信頼と実績のある基板専業メーカーを選定し製作しております
超特急品・特急品にも対応できます
鉛フリー、ハロゲンフリー基板も製作可能
インピーダンスコントロール等、特殊基板にも対応

プリント配線板部品実装・組立    Printed Circuit Board Assembly

手半田・リフロー・フローとどの方法でも1枚の試作から量産迄対応します 試作部品調達〜自動機対応
チップマウンタによる自動挿入機対応可能
BGA・CSP搭載、リペアも対応可能
0603・1005チップにも対応
鉛フリー基板も対応できます
部品調達、ハーネス加工も対応致します
パターンカット、ジャンパー線等の基板改造に1枚からでも対応致します

電子機器商品の開発から製造まで
Electronic Device Development& Manufacture

電子機器商品の開発から製造まで安価・良質・短納期のサービスを展開しております。
回路開発、筐体設計・製造等、電子機器を開発する上で必要な全ての工程に対応できる電子機器のトータルサービスカンパニーです。
『お客様の最高満足』を得られる様、最高の技術とサービスを提供し続けます。
