電子機器開発から製造まで

「もっと早く、もっと確かに」電子機器開発のすべてを、ここで。

試作1枚から量産まで。設計品質を妥協しない、実装設計のプロ集団。

回路開発から筐体設計・製造まで、電子機器開発に必要な全工程を一社で完結させます。

設計担当と製造担当が社内で密に連携するため、仕様の伝達ミスや手戻りが発生しません。コストと納期を最適化しながら、高品質な製品づくりをトータルでサポートします。

長年の実装技術ノウハウを基盤に、プリント基板の実装設計から組立・検査まで一貫して担います。BGA・CSP搭載や高密度実装など、難易度の高い案件も歓迎。「これ、できる会社を探していた」そんなご要望こそ、ぜひご相談ください。

業務案内

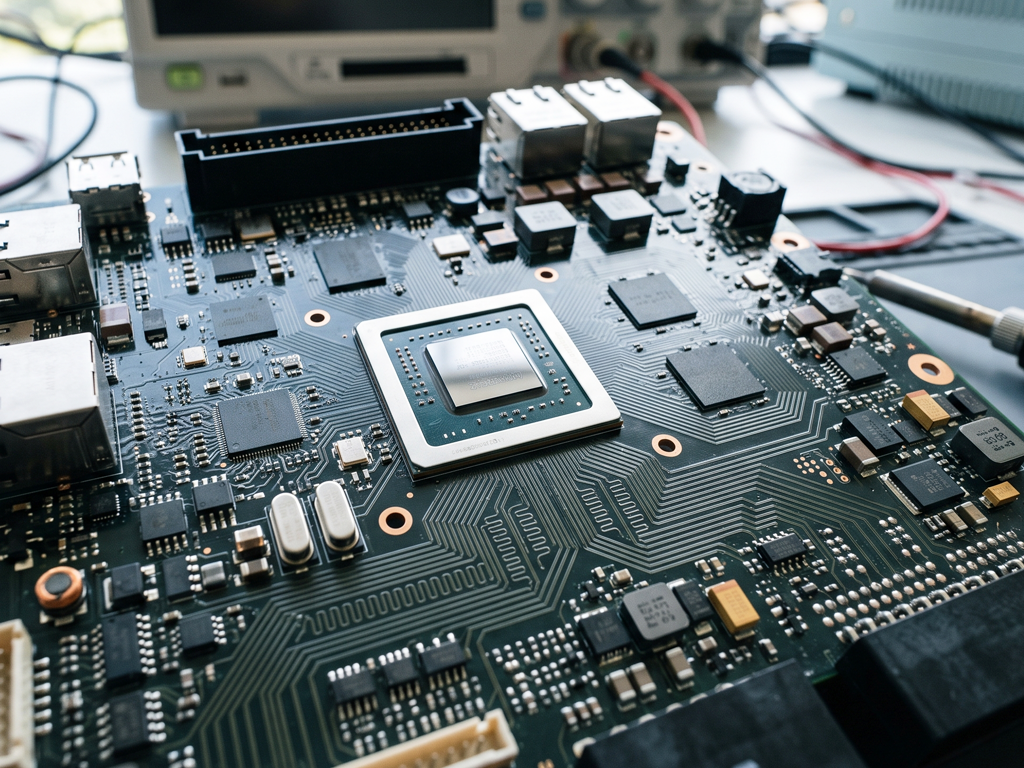

BGA・CSP搭載や高密度多層基板など、難易度の高い案件を得意としています。アートワーク設計から基板製作・部品実装まで、国家技能検定取得の設計者が一貫して担当。品質と納期を両立したワンストップ対応が強みです。

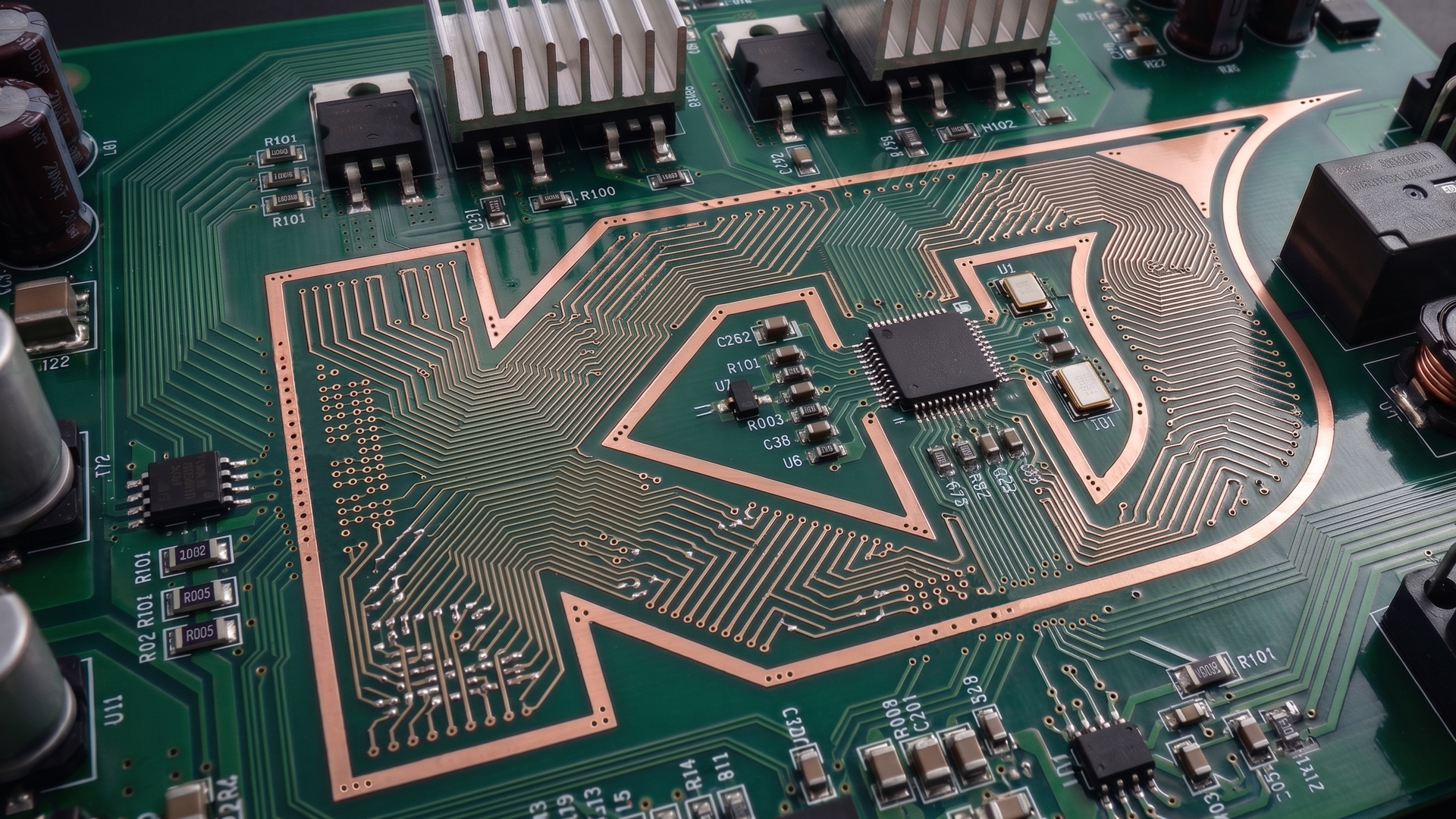

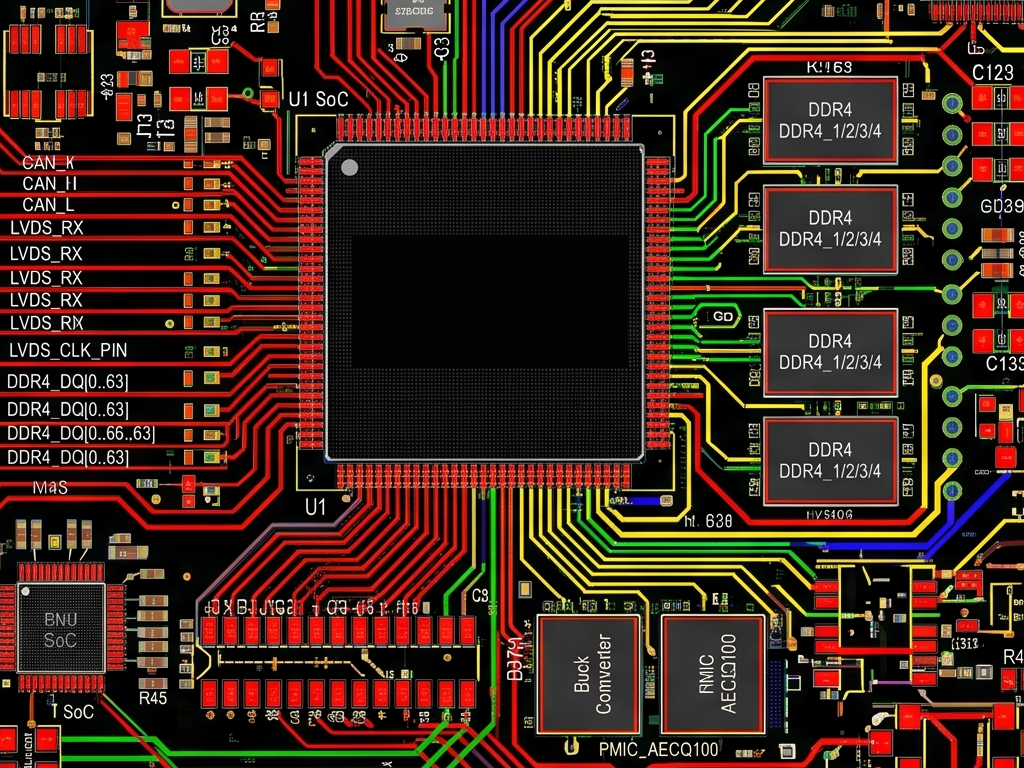

実装設計アートワーク

プリント配線板設計

片面から多層・混在板まで。豊富な実績と専門知識で、あらゆる設計要件に応えます。

アナログ・デジタル混在基板、電源基板のUL規格対応、EMC対策(ダンピング抵抗・アンテナパターン検証)など、高度な要件にも対応。お客様の設計意図を深く理解した上で、最適な配線設計を提供します。

  • BGA・CSP搭載基板やMCM基板等最新のICパッケージ部品搭載基板設計にも対応します
  • 高速伝送線路(DDR2,DDR3,PCI Express)にも対応
  • シミュレーションを活用して、解析結果を基にした基板設計を提案します。(SI解析、PI解析、共振解析)
  • ビルドアップ基板等の最新製造技術対応設計
  • 電源基板設計では、機能絶縁・絶対絶縁等、当社ノウハウを最大限活用し、UL規格に沿った設計を展開
  • BVH・IVHの非貫通基板設計
  • テスタ基板等特殊な基板にも対応致します
  • コスト低減を図った層数減少にも対応致します
  • EMC対策(パスコンの最適配置、ダンピング抵抗・終端抵抗の適正配置、アンテナパターン検証)の対応
  • クロック・バス・差動信号のノイズ対策
  • 電源/グランド・バウンス対策

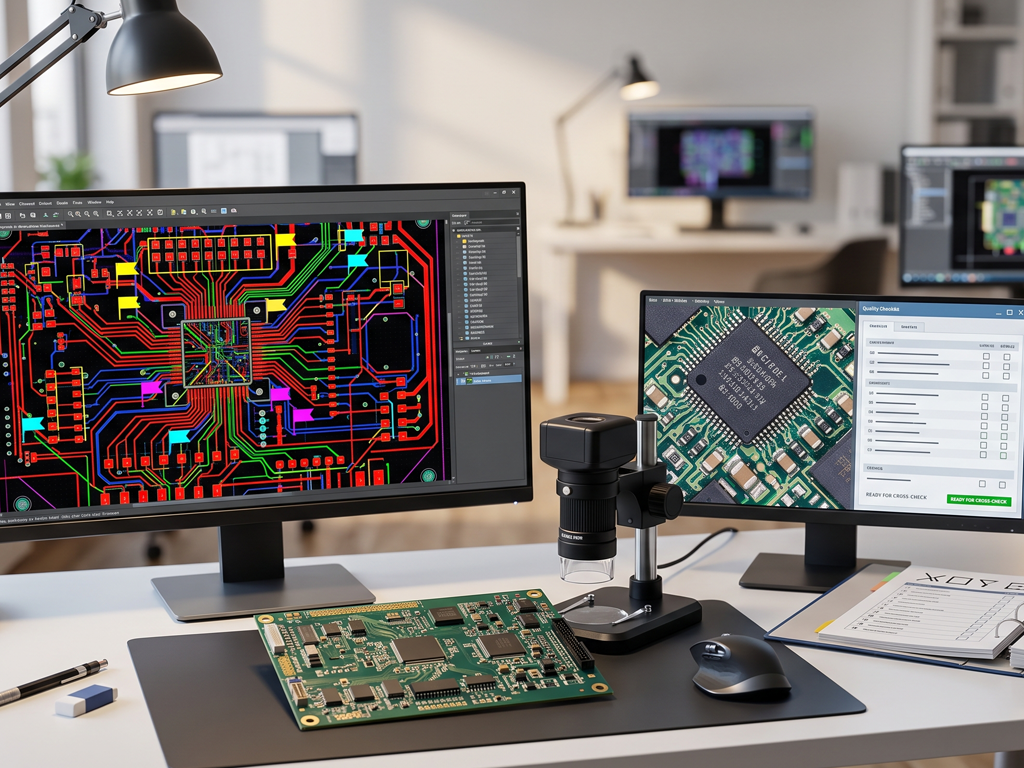

短納期・高品質・低コスト

休日対応・24時間体制で、急ぎの案件も断りません。

CR-8000DF / CR-5000BD / CR-5000PWS / ALLEGRO / PADSなど主要CADシステムに対応。超短納期品には12時間交代の24時間体制を敷き、設計者全員が国家技能検定取得者として品質をダブルチェック。「間に合わない」を「間に合った」に変えます。

  • 超短納期品には、12時間交代の24時間体制にて対応
  • 実績のある既設計品のパーツライブラリを適用により、部品配置までの工数低減
  • 設計ノウハウをまとめ、基板設計標準化し全基板適用による品質向上に努めています
  • 設計者全員が、国家技能検定取得者を取得
  • 設計者・第3者チェック体制徹底
  • 回路図・基板外形・ガーバーデータ等支給されたデータは、可能な限りシステムに変換し、設計期間短縮を図ります
  • 同CADであれば、設計途中段階などの『のみ・から・まで』の設計に対応
ソフト / 設備
  • CR-8000DF
  • CR-5000BD
  • CR-5000PWS
  • ALLEGRO
  • PADS

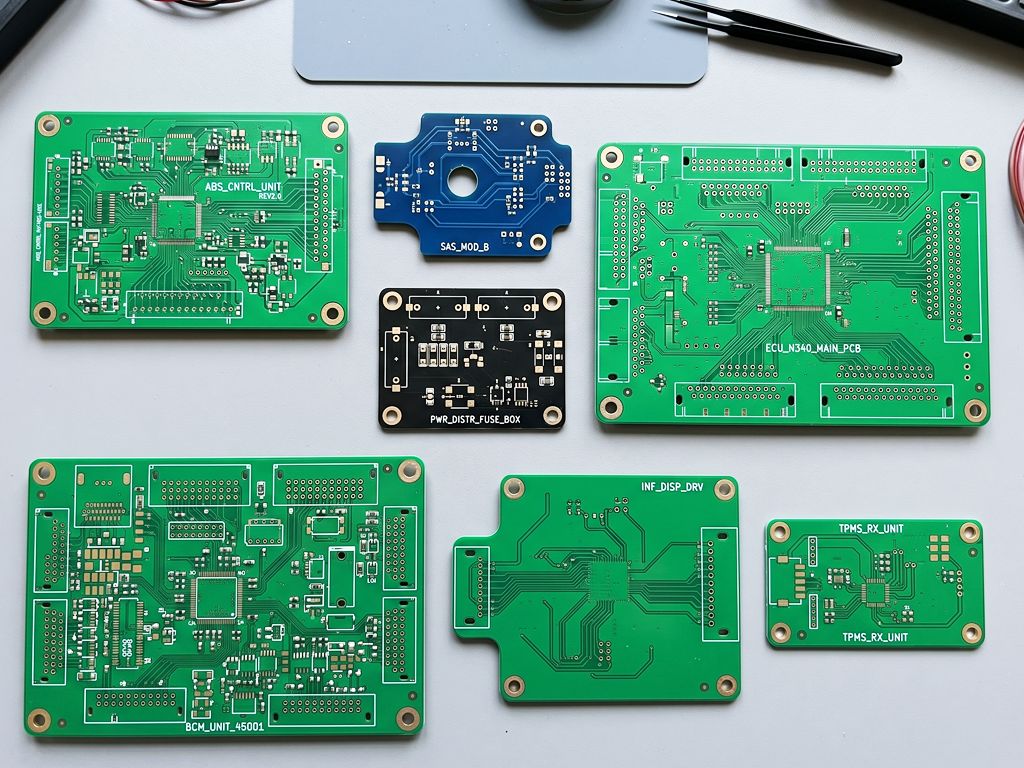

基板製作/部品実装

1枚の試作から量産まで、製作・実装・組立をワンストップで。

「急ぎで1枚だけ」から「安定した量産ライン構築」まで、規模を問わずお任せください。

プリント配線板製作

自社発注ではなく、"最適なメーカー選定"でコスト・納期・品質を同時に実現。

片面〜多層板・大電流基板・非貫通基板・ビルドアップ基板まで幅広く対応。超特急・特急品、鉛フリー・ハロゲンフリー基板、インピーダンスコントロール等の特殊基板にも対応します。

  • 片面~多層基板・大電流基板・非貫通基板・ビルドアップ基板
  • 超特急品・特急品にも対応できます
  • 鉛フリー、ハロゲンフリー基板も製作可能
  • インピーダンスコントロール等、特殊基板にも対応

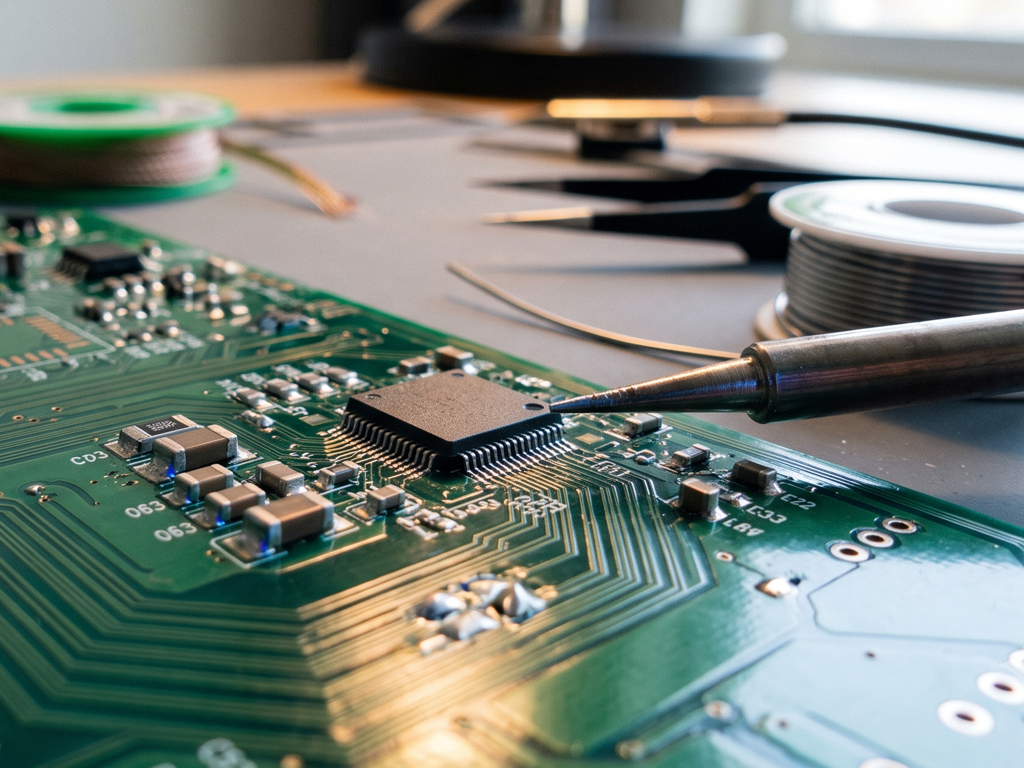

プリント配線板部品実装・組立

実装方法を選ばない。手半田・リフロー・フロー、すべてに対応。

チップマウンタによる自動挿入から、0603・1005チップ・BGA・CSP搭載、リペア、ハーネス加工まで対応。鉛フリー基板・パターンカット・ジャンパー線等の基板改造も1枚から承ります。部品調達も含めてご相談いただければ、まとめてお引き受けします

  • チップマウンタによる自動挿入機対応可能
  • BGA・CSP搭載、リペアも対応可能
  • 0603・1005チップにも対応
  • 鉛フリー基板も対応できます
  • 部品調達、ハーネス加工も対応致します
  • パターンカット、ジャンパー線等の基板改造に1枚からでも対応致します

代表挨拶

2003年に愛知県瀬戸市で事務所を構えて、20年以上が経ちました。

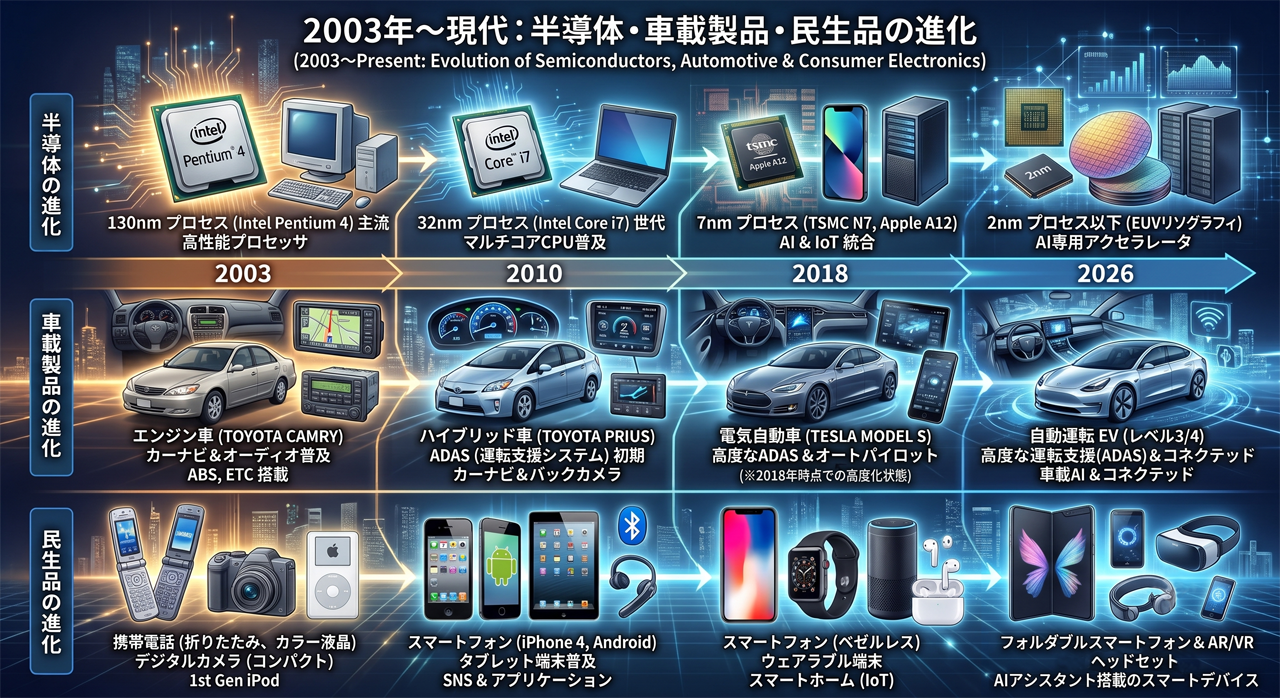

この20年で、半導体も、車も、私たちの暮らしを彩る製品も、目まぐるしく姿を変えてきました。けれど、変わったのは「かたち」だけではありません。求められる基板の精度も、スピードも、複雑さも、その時代ごとに一段ずつ引き上げられてきました。

私たちはその変化に立ち止まることなく、一つひとつの仕事の中で応え続けてきました。それは特別な革新ではなく、時代に寄り添いながら積み重ねてきた、いわば「正常進化」です。これからも、変わりゆく技術の"縁の下"で、静かに、着実に進化し続けます。

「設計者の負担を減らしたい」という原点

創業当初から一貫して大切にしてきたのは、お客様の設計者の方々が本来の仕事に集中できる環境をつくることです。

基板設計の外注先を探しながら製造メーカーとも別々に交渉し、仕様の伝達ミスに悩む。そんな非効率を、私たちが引き受けます。パターン設計・CAD設計から試作基板製作・電子部品の調達・筐体(メタルケース・プラスチックケース)まで、プリント基板開発に関わる工程をワンストップで対応できるのも、そのためです。

「ケンテクノに頼めば、あとは任せられる」。お客様にそう思っていただけることが、私たちの最大の目標です。

CAD設計のノウハウと、ライブラリの財産

プリント基板CAD設計の業務を通じて積み上げてきた設計ノウハウとパーツライブラリは、弊社の大きな財産です。既存設計品のライブラリを活用することで部品配置の工数を削減し、設計標準化による品質向上と納期短縮を同時に実現しています。

また、お客様からご支給いただいた回路図・基板外形・ガーバーデータは、可能な限り弊社システムに変換して活用します。「このデータ、使えるかどうかわからない」という段階からでも、まずご相談ください。

これからも、地域の電子機器開発を支える存在として

プリント基板の開発・設計に関するご意見・ご要望、CADソフトの導入・構築・ライブラリ整備、過去に作成した基板の回路調査など、どんな小さなことでもお気軽にお声がけください。

愛知県瀬戸市から、日本の電子機器開発の現場を支え続けること。それが、ケンテクノシステムの使命だと考えています。

今後とも、皆様に喜ばれる企業を目指してまいります。

有限会社ケンテクノシステム
代表取締役 布目 健児

Tech&Info

お知らせ
夏季休業のお知らせ

夏季休業のお知らせ 平素より格別のご高配を賜り、厚く御礼申し上げます。 誠に勝手ながら、下記日程を夏季休業とさせていただきます。 休業期間:2026年8月8日(土)~8月16日(日) 休業期間中にお急ぎの案件がございまし […]

お知らせ

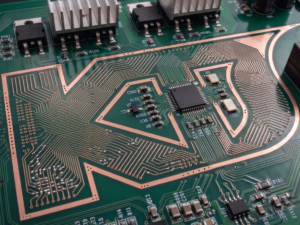

ホームページを刷新いたしました

いつもお世話になっております。有限会社ケンテクノシステムの布目です。 このたび、当社のコーポレートサイトを全面的に刷新いたしました。トップページには「設計から製造まで一社で完結。」という、私たちが創業以来ずっと大切にして […]

技術コラム
車載と民生品、ノイズ対策はここまで違う

見落としがちな設計上の注意点 基板設計においてノイズ対策は避けて通れないテーマですが、「車載製品」と「民生品」では、その考え方と要求水準に大きな差があります。 民生品のノイズ対策では、主にEMC規制(VCCIクラスBなど […]

技術コラム

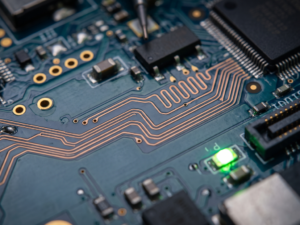

差動ペアの等長配線、実は"完全一致"を狙っていない

差動ペア配線というと「長さを完全に揃える」というイメージを持たれがちです。実際、多くのレイアウトツールには等長配線支援機能があり、ミアンダ(蛇行配線)を使って2本の長さをぴったり合わせる作業に多くの時間を割いている設計者 […]

技術コラム

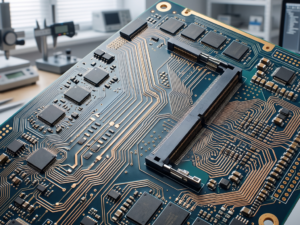

DDR4→DDR5で設計者が意識を変えるべき点

DDR5は単なる「DDR4の高速版」ではありません。トポロジー、電源設計、ODT(On-Die Termination)の考え方など、基板設計者が意識すべきポイントがいくつも変わっています。DDR4の設計経験をそのまま延 […]

技術コラム

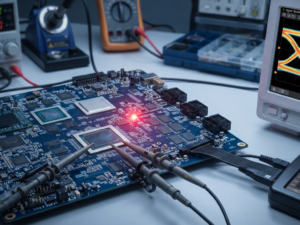

「シミュレーションしたのに実機で問題が出た」典型パターン

SI解析・PI解析でシミュレーション上は問題ないという結果が出たにもかかわらず、実機を組んでみると信号品質が悪化する、あるいはノイズトラブルが発生する。高速伝送線路の設計現場では、決して珍しくない場面です。 これは「シミ […]

技術コラム
インピーダンス整合、教科書通りにやっても合わない理由

高速伝送線路の設計において、「特性インピーダンス50Ω(シングルエンド)」「100Ω(差動)」という数値は、いわば設計の共通言語です。DDRやPCI Expressのレイアウトを始める際、多くの設計者はまずインピーダンス […]

技術コラム
車載開発の最前線

半導体の進化と高速回路が変えた基板設計の常識 かつて車載電子機器に使われる半導体は、民生品と比べて「枯れた技術」を意図的に採用するのが常識でした。信頼性と長期供給安定性を最優先とするため、最新プロセスよりも実績のある世代 […]

よくあるご質問

試作1枚だけの小ロットでも対応してもらえますか?

はい、もちろんです。プリント基板の製作・部品実装ともに、試作1枚からお引き受けしています。「まず動作確認だけしたい」「量産前に1枚だけ確かめたい」といったご依頼も歓迎です。量産移行後も引き続きご対応いたします。

設計データが古いCADで作られていますが、対応できますか?

CR-8000DF・CR-5000BD・CR-5000PWS・ALLEGRO・PADSなど主要CADシステムに対応しています。また、回路図・基板外形・ガーバーデータ等をご支給いただければ、可能な限り弊社システムに変換して対応いたします。まずはお気軽にご相談ください。

設計から製造まで、すべて御社に任せることはできますか?

はい、可能です。パターン設計・CAD設計から試作基板製作・電子部品の調達・筐体製造まで、プリント基板開発に必要な工程をワンストップでお引き受けしています。設計と製造を別々に発注する手間や伝達ミスのリスクを解消できます。

納期が非常にタイトなのですが、対応できますか?

超短納期のご依頼には、12時間交代の24時間体制で対応しています。休日対応で即日対応も可能ですので、急ぎの案件もまずはご相談ください。納期と仕様をお伝えいただければ、対応可否を速やかにご回答します。

相談だけでも大丈夫ですか?費用はかかりますか?

相談だけでもまったく問題ありません。「こんなことできるか分からない」「どこに頼めばいいか迷っている」という段階からでも、お気軽にお声がけください。初回のご相談は無料で承っています。メール・オンライン(Zoom)・対面のいずれでも対応可能です。

お問い合わせ

弊社にご質問ご用命がございましたら下記フォームにご記入頂き送信して下さい。

    役職

    会社案内

    見える建物 見えない技術
    見えない技術

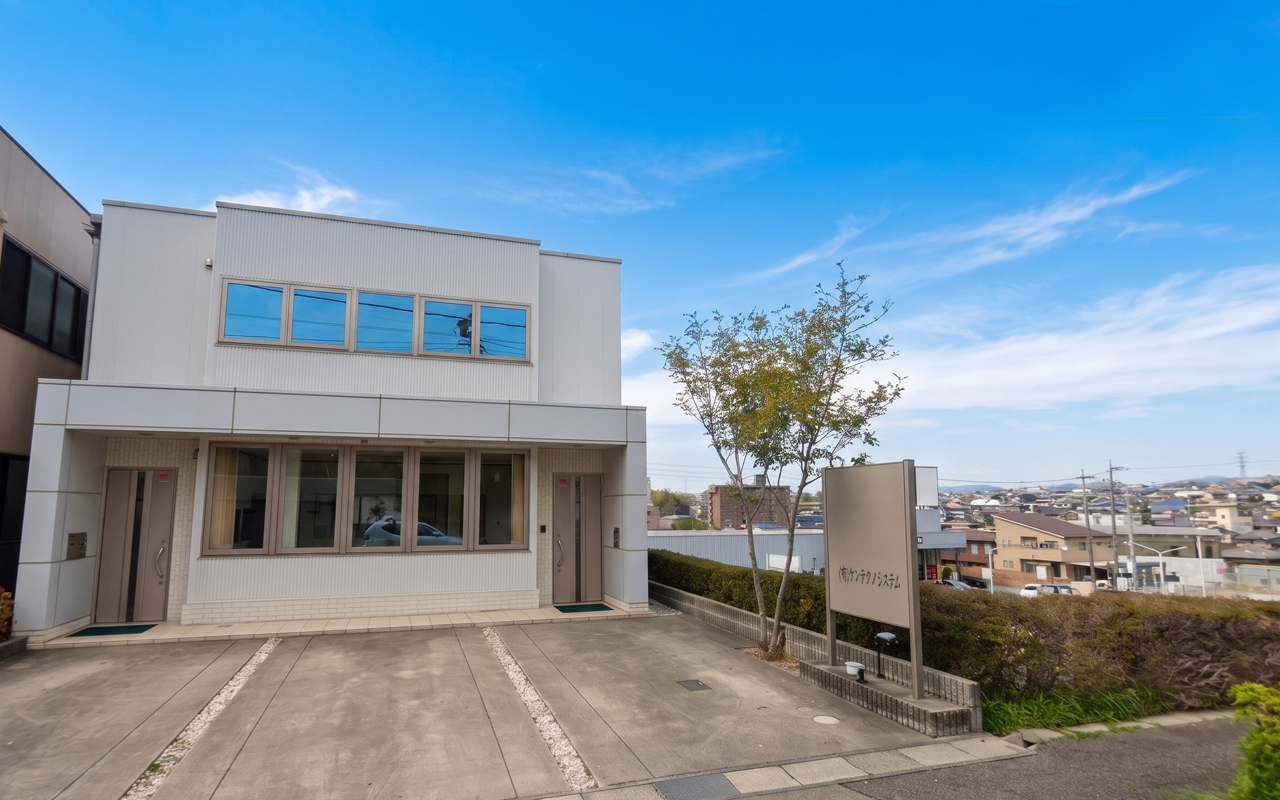

    見える建物
